Sistemi antisismici

La soluzione KSJ per l’isolamento sismico

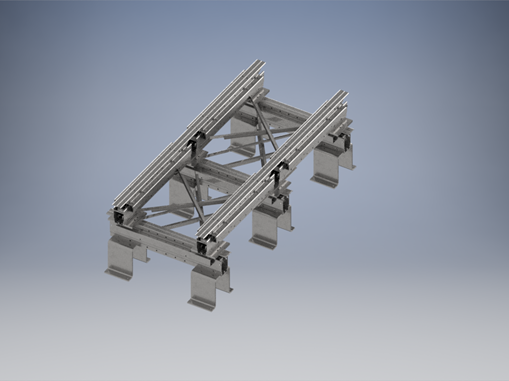

Giunto ad Articolazione passiva con traslazione longitudinale e trasversale

Il sistema KSJ sfrutta componenti in acciaio opportunamente vincolati per disaccoppiare il moto orizzontale del terreno dalla struttura

Progetto di ricerca/sviluppo, Test e omologazione in collaborazione con:

   - Dipartimento Ingegneria Civile e Architettura Università di Pavia

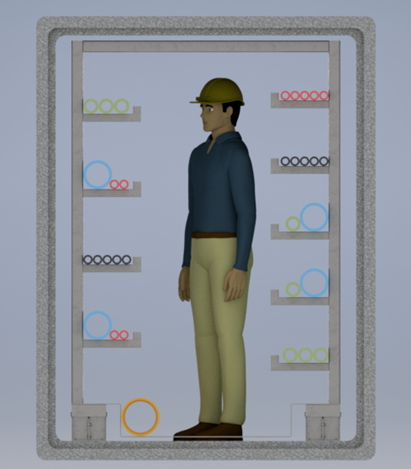

PROGETTO SMART TUNNEL

Reti urbane di distribuzione e servizi idraulici, elettrici, fognari, gas domestico, telefonici ecc..

Dispositivi di taglia piccolo e media

Case Study per Comune e Università dell’Aquila:

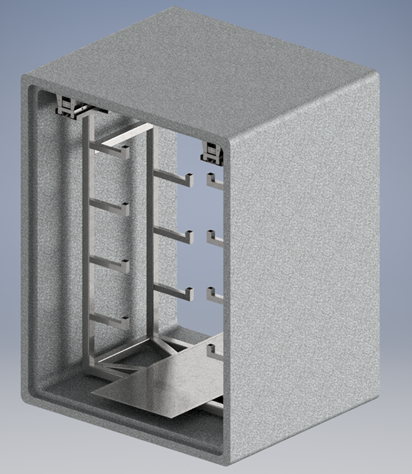

• Gabbia isolante Dim: 1380 x 1400 h 2000 mm
• Payload : 3.000 kg
• Spostamento X-Y : +/- 60 mm
• Supporti regolabile: 100% Acciaio al carbonio/ Inox

SENZA MANUTENZIONE

Soluzione in appoggio                                                                                     Soluzione in sospensione

BASAMENTI ANTISISMICI KSJ

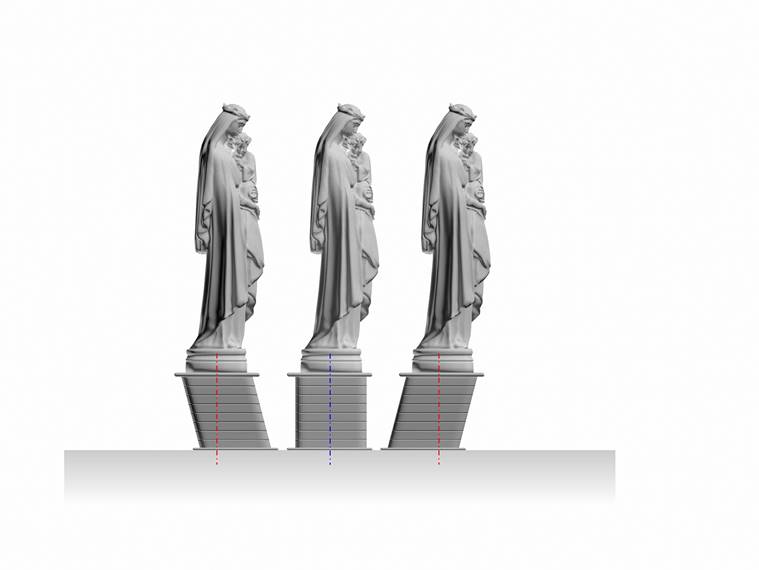

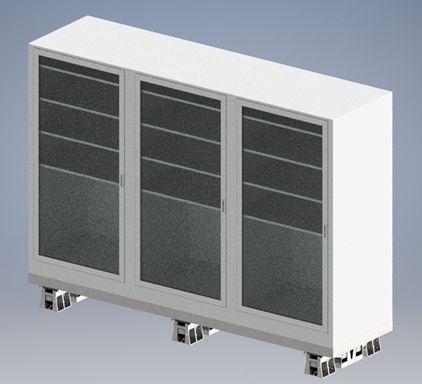

ISOLAMENTO NON STRUTTURALE BENI CULTURALI E/O AREE SENSIBILI

Anziché isolare un intero edificio o intere porzioni di esso, è possibile introdurre dispositivi di isolamento fra
singoli componenti non strutturali e piani dell’edificio.

• Dimensioni : 500 x 500 x h 600 mm
• Payload : 2.000 Kg Spostamento X-Y : +/- 120 mm

Logistica ad Alto valore aggiunto

• Dispositivi Dim: 200 x 200 h 200/400 mm
• Payload cad : up to 750/1500 kg
• Spostamento X-Y : +/- 60 mm/120 mm

SENZA MANUTENZIONE

SOLUZIONE ISOLAMENTO RIPIANI

PERMETTE DI ISOLARE I SINGLOLI RIPIANI O SOLO PARTE DEL MAGAZZINO

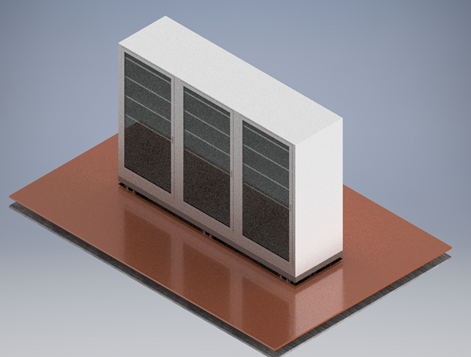

Basamenti Antisismici

Basamenti per gruppi elettrogeni e/o continuità di Emergenza

Server e/o Quadri Elettrici principali

• Dispositivi Dim: 200/400 x 100 h 200/600 cm
• Payload cad : up to 4500 kg
• Spostamento X-Y : +/- 60-80 mm
• Realizzazione : 100% acciaio zincato/inox

SENZA MANUTENZIONE

Realizzazione modulare Multi Rack

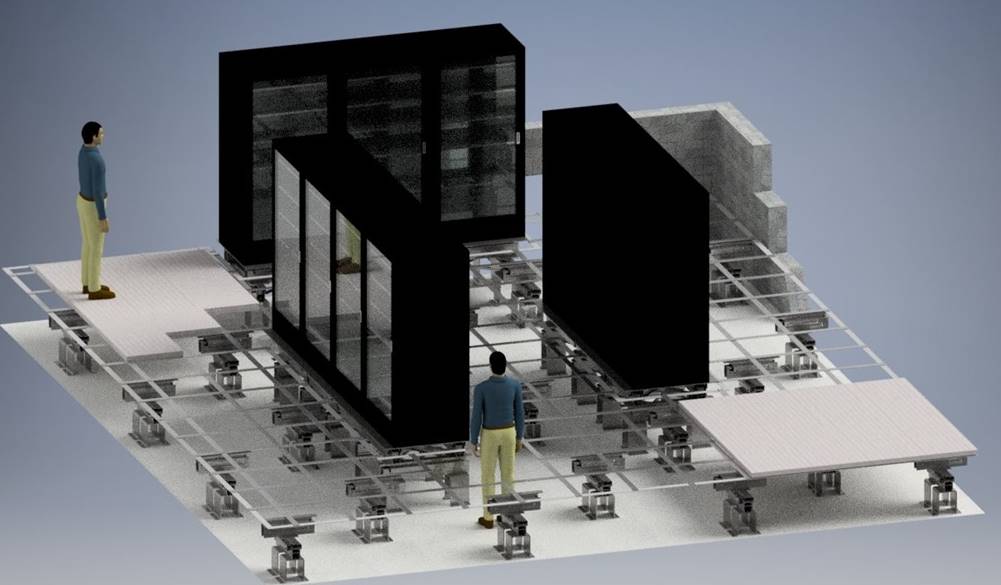

Pavimentazione Antisismica

Esempio di configurazione locale  data center: Total area: 65 square meters – Walkable surface : 54 square meters

- N° 25 Cross Module support - Payload : 500 Kg / sqm- Heigth from ground : 650 mm
- N° 2 Anti-seismic bases for racks dimensions 3000x1000 mm- Payload: 30KN Displacement X-Y : 60 mm
- N° 1 Anti-seismic bases for racks dimensions 4000x1000 mm- Payload: 40KN Displacement X-Y : 60 mm
